一体化泵站安装说明

◎准备工作

泵站安装前，地基计划必须预先准备好，与相关施工项目部门协调沟通，做好技术交底工作，并做好下列准备：

1、需要现场条件的不仅仅是下面部分计划，挖掘计划也重要；

2、泵站施工区用于地面雨水、井点降水等积水的排水系统，应根据泵站区地形、气象、水文、地质条件、排水量 大小进行现场布罝，与排水系统相适应；

3、应检查并清理好基坑，研究好设备安装图，确定设备等施工工艺，校核有关尺寸以及公差。施工过程中应建立 完整的施工质晕检查程序和控制措施；

4、现场设备、工以及施工材料应**排放整齐，保持清洁、道路畅通;

5、工作业前应向作业人员进行安全与技术交底，并形成文件。

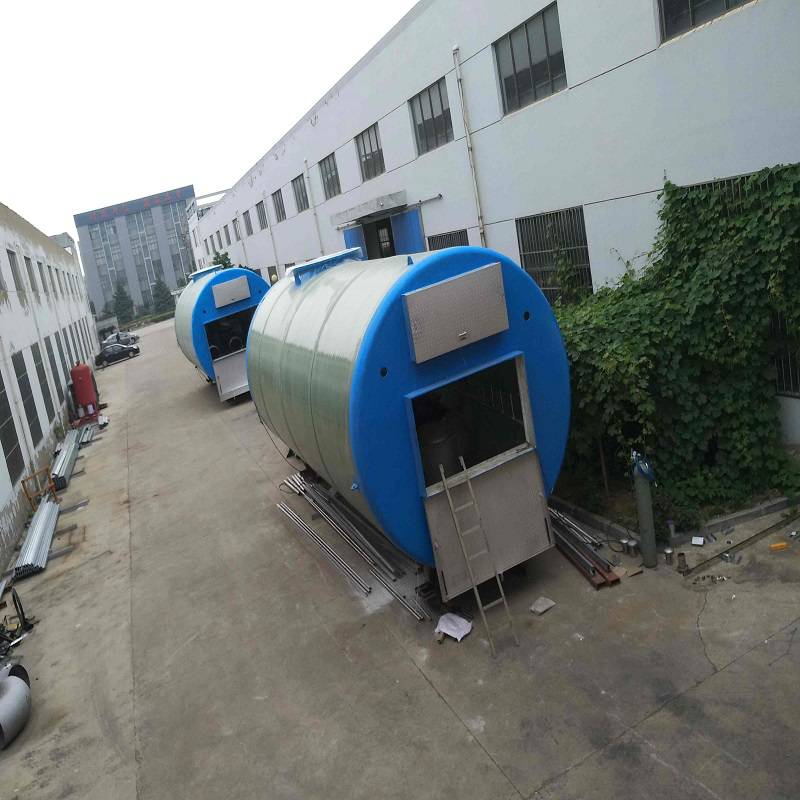

牡丹江一体化泵站部件详细介绍

潜污泵

（1）WQ系列潜水排污泵根据用户的要求，在设计中采用我公司*有的新潜水电泵设计软件（CFD）计算机三维流体流场动力学数字模拟技术进行水力模型设计，设计的水力模型，具有通过一定直径的大颗粒、长纤维的能力，从而使水泵能在恶劣的环境中***运行。

（2）WQ系列潜水排污泵采用机电一体化设计，结构紧凑，使用方便。

（3）WQ系列潜水排污泵具有多种保护功能：机组接线腔内漏水报警装置，用于检测接线腔的密封状况，定子绕组内设有过热保护装置，定子绕组防凝露装置，推力轴承温度测温传感器，水泵油室内设**械密封泄漏报警装置。

（4）WQ系列潜水排污泵可采用干式安装或自动耦合系统进行安装，*修建高大的泵房，降低工程费用。

压力管路

不锈钢304材料。所有管路在出厂前均通过压力测试，以防泄漏。

服务平台

内置服务平台，可根据客户要求定制不同形式、位置和高度的平台，材质为玻璃钢加304不锈钢框架。

液位传感器

采用压力传感器，配套**水泵控制系统，实现泵站液位自动控制运行。

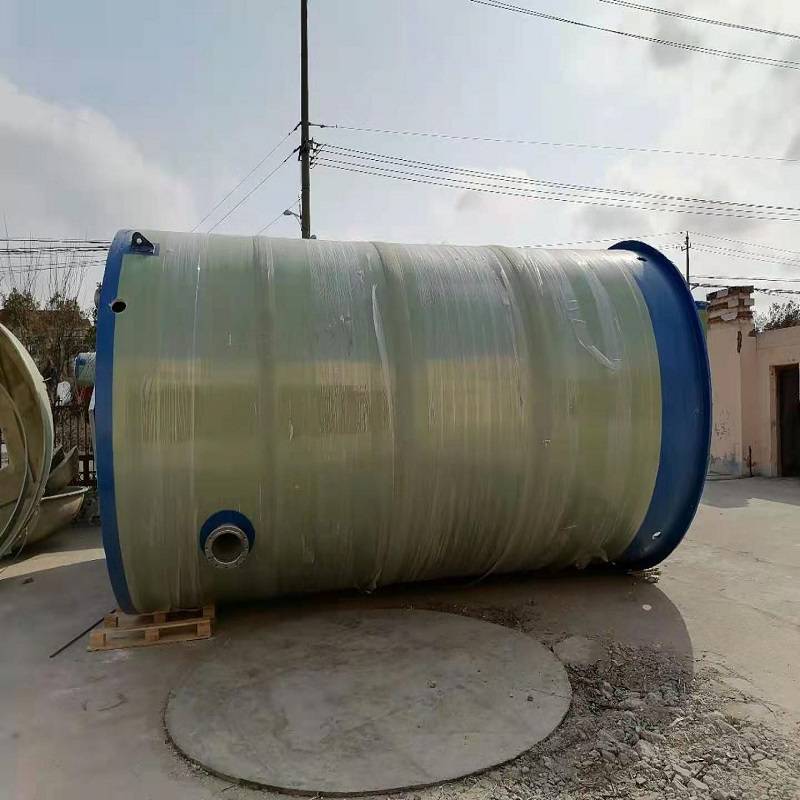

抗浮双重底板设计

经CFD（计算机流体动力学Computational Fluid Dynamics）特殊设计的预制泵站智能化底部采用下凹式结构，可抵抗地下水的压力而，同时只允许少量的污水停留在泵坑，当泵再次启动时，泵坑附近的大流速可以达到自清洁的效果。由于玻璃钢密度轻，使用寿命长等特点而被广泛应用，但由于重量轻，因此设备外部底板采用平面底板，以增加泵站筒体与基础的接触面，减少地下水对泵部筒体的挤压力，底板与基础采用化学螺栓连接。

粉碎型格栅

采用转鼓式粉碎性格栅。粉碎型格栅具有占地小，使用方便的功能，配以高质量的潜污泵，粉碎后的小颗粒杂质可以通过潜污泵直接泵出，而*人工清渣。粉碎型格栅配套于可搬运集成化污水收集输送一体化装置内，*增加任何土建工作，轻松达到格栅的效果，使得整套可搬运集成化污水收集输送一体化装置设施保持紧凑实用。

粉碎型格栅包括：切割刀片、垫片、轴、轴承和密封圈、侧栏、底座、机壳、减速器和马达。

粉碎型格栅安装在泵站内**的格栅槽内，不直接设置于进水管道上，并配有检修用提篮格栅，粉碎型格栅检修时代替粉碎型格栅拦截管网中的颗粒垃圾，材质为不锈钢304。

（1）转鼓栅网

单转鼓栅网的驱动机构可利用粉碎格栅的电机减速装置，转鼓栅网在结构设计上设有避免塑袋、纤维垃圾缠绕的措施。

转鼓栅网的支撑架采用ASTM304不锈钢材料制造，栅网采用ASTM304不锈钢钢丝制造，采用合适的钢丝直径。

（2）轴

粉碎型格栅的驱动轴和从动轴采用4140合金钢制成，为六角型截面，用于串接切割*片，轴进行热处理，并有合适的断面尺寸，以确保在大切割扭矩下，轴不会发生扭曲变形或断裂现象。

（3）轴承与密封

用于串接切割*片轴的轴向和径向力由上下两端深槽球型轴承承受，提供的轴承是免润滑的，其轴承组合设有良好的密封。

轴承的使用寿命100000h以上。

轴与轴承的结合处采用机械密封结构形式，机械密封采用耐腐蚀烧结碳化钨/或耐腐蚀烧结碳化硅，设计寿命25000h以上。

机封安装在轴套上避免与轴直接接触，减少运行扭矩对机封的影响，延长机封使用寿命。

（4）底座和机壳

粉碎型格栅底座由铸铁铸造而成，底座在引导固体颗粒直接进入粉碎*片的同时，可起保护轴衬的作用。

上机壳采用铸铁材料制造，主驱动轴的伸出部位设有法兰接口，通过连接螺栓固定减速器及驱动电机。

（5）驱动装置

驱动装置包括减速机及潜水电机，所有轴承具有良好的润滑，其工作寿命100,000h以上。减速机的齿轮设计符合 ISO或等同标准，服务系数不小于 2.0。齿轮为低合金钢，渗碳处理，齿面硬度 HRC58以上。

主驱动电机采用潜水电机，适用于电源 380V、3相、 50Hz，电动机防护等级为 IP68，绝缘等级为 F级。

（6）导轨

导轨采用不锈钢型材制造，用于引导粉碎型格栅的上下升降用。

闸门

1、适用范围

常用于给水、排水、引水、防汛等水利工程。

2、形式及结构

2.1形式：明杆式铸铁镶铜闸门

2.2结构：

本设备主要由手电两用启闭机、铸铁闸门（门框、闸板、闸杆）、楔紧装置、密封座、吊耳等部件组成，具有结构合理、封闭性好，安装、调整、使用、维护方便、***等特点。
